PRÀCTICA 4a: TAULES D'ENCAMINAMENT ESTÀTIQUES I SERVIDOR DHCP AMB ROUTERS CISCO SÈRIE 2800

PROBLEMA I CÀLCULS

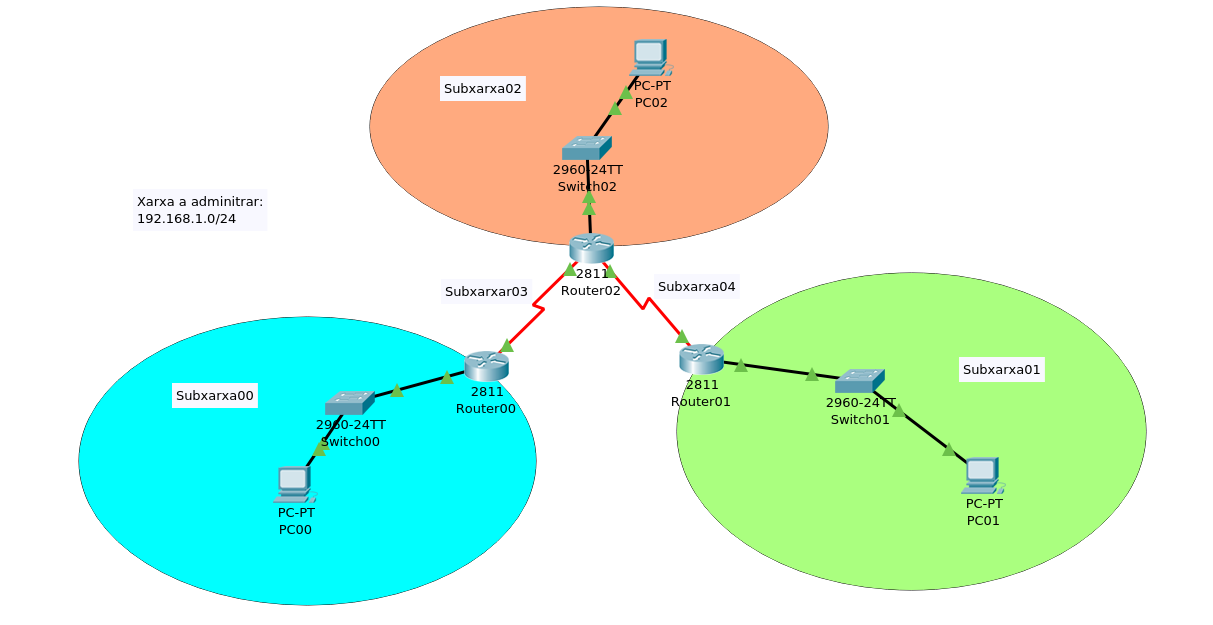

a) Administrem la xarxa 192.168.1.0/24 i tenim el següent esquema de xarxa:

Ens cal crear 5 subxarxes:

Subxarxa00: 1 ordinador (però en el futur poden arribar a connectar-se fins a 25 ordinadors), Swtich00 i el router Router00
Subxarxa01: 1 ordinadors (però en el futur poden arribar a connectar-se fins a 25 ordinadors), Swtich01 i el router Router01
Subxarxa02: 1 ordinador (però en el futur poden arribar a connectar-se fins a 25 ordinadors), Swtich02 i el Router02
Subxarxa03: Uneix Router02 amb Router00
Subxarxa04: Uneix Router02 amb Router01

b) Utilitzant FLSM, calcula:

Les adreces IP i màscares de les 5 subxarxes, i les adreces IP i màscares que es poden assignar als ordinadors i/o routers
L'adreça IP i màscara del Router00 dins de la Subxarxa00
L'adreça IP i màscara del Router01 dins de la Subxarxa01
L'adreça IP i màscara del Router02 dins de la Subxarxa02
Les adreces IP i màscares del Router00 i Router02 dins de Subxarxa03
Les adreces IP i màscares del Router01 i Router02 dins de Subxarxa04

CONFIGURACIÓ

a) Subxarxa00
1.- Configura el router amb el nom Router00.
2- Assigna a FastEthernet0/0 l'adreça IP i màscara calculades. Aixeca la interfície FastEthernet0/0.
3.- Assigna a Serial0/3/0 l'adreça IP i màscara calculades. Serial0/3/0 actua com a DCE amb clock rate igual a 56000. Aixeca la interfície Serial0/3/0.
4- Connecta Serial0/3/0 de Router00 amb Serial0/3/0 de Router02.
5- Configura Router00 com a servidor DHCP de Subarxa00. Fes que assigni IPs, màscara, Gateway i com a DNS l'adreça 1.1.1.1.
6- Connecta un ordinador a FastEthernet00 de Router00 amb configuració de xarxa DHCP.
7.- Configura la taula d'encaminament del Router00 de manera que des de la Subxarxa00 es pugui accedir a la Subxarxa01.
8.- Configura la taula d'encaminament del Router00 de manera que des de la Subxarxa00 es pugui accedir a la Subxarxa02.
9.- Desa al configuració del Router00.

b) Subxarxa01
1.- Configura el router amb el nom Router01.
2- Assigna a FastEthernet0/0 l'adreça IP i màscara calculades. Aixeca la interfície FastEthernet0/0.
3.- Assigna a Serial0/3/0 l'adreça IP i màscara calculades. Serial0/3/0 actua com a DCE amb clock rate igual a 56000. Aixeca la interfície Serial0/3/0.
4- Connecta Serial0/3/0 de Router00 amb Serial0/3/1 de Router02.
5- Configura Router01 com a servidor DHCP de Subarxa01. Fes que assigni IPs, màscara i Gateways i com a DNS l'adreça 1.1.1.1.
6- Connecta un ordinador a FastEthernet00 de Router01 amb configuració de xarxa DHCP.
7.- Configura la taula d'encaminament del Router01 de manera que des de la Subxarxa01 es pugui accedir a la Subxarxa00.
8.- Configura la taula d'encaminament del Router01 de manera que des de la Subxarxa01 es pugui accedir a la Subxarxa02.
9.- Desa al configuració del Router01.

b) Subxarxa02
1.- Configura el router amb el nom Router01.
2- Assigna a FastEthernet0/0 l'adreça IP i màscara calculades. Aixeca la interfície FastEthernet0/0.
3.- Assigna a Serial0/3/0 l'adreça IP i màscara calculades. Serial0/3/0 actua com a DTE. Aixeca la interfície Serial0/3/0.
4- Connecta Serial0/3/0 de Router02 amb Serial0/3/0 de Router00.
5.- Assigna a Serial0/3/1 l'adreça IP i màscara calculades. Serial0/3/1 actua com a DTE. Aixeca la interfície Serial0/3/1.
6- Connecta Serial0/3/1 de Router02 amb Serial0/3/0 de Router01.
7- Configura Router02 com a servidor DHCP de Subarxa02. Fes que assigni IPs, màscara i Gateways i com a DNS l'adreça 1.1.1.1.
8- Connecta un ordinador a FastEthernet00 de Router02 amb configuració de xarxa DHCP.
9.- Configura la taula d'encaminament del Router02 de manera que des de la Subxarxa02 es pugui accedir a la Subxarxa00.
10.- Configura la taula d'encaminament del Router02 de manera que des de la Subxarxa02 es pugui accedir a la Subxarxa01.
11.- Desa al configuració del Router02.

COMPROVACIONS

a) Subxarxa00
1.- Fes un ping des de PC00 a PC01
2.- Fes un ping des de PC00 a PC02

b) Subxarxa01
1.- Fes un ping des de PC01 a PC00
2.- Fes un ping des de PC01 a PC02

c) Subxarxa02
1.- Fes un ping des de PC02 a PC00
2.- Fes un ping des de PC02 a PC01

EQUIPS I GRUPS

EQUIP A - TAULES 1:

Grup 1--> Administra Subxarxa02
Grup 3 --> Administra Subxarxa01
Grup 6 --> Administra Subxarxa00

EQUIP B - TAULES 2:

Grup 2 --> Administra Subxarxa02
Grup 4 --> Administra Subxarxa01
Grup 7--> Administra Subxarxa00

EQUIP C - TAULES 3:

Grup 5 --> Administra Subxarxa02
Grup 8 --> Administra Subxarxa01
Grup 9--> Administra Subxarxa00
